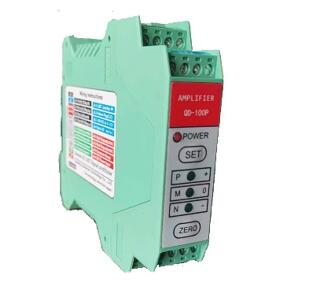

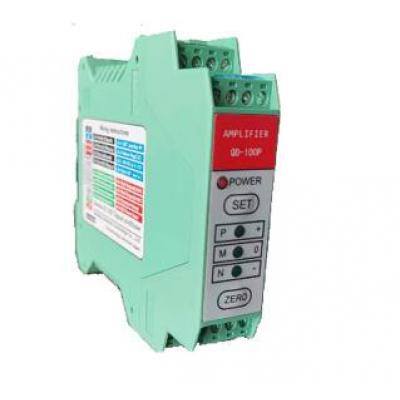

> QD-100P 通用型LVDT信号放大器QD-100P型 LVDT 信号调节器
高级智能交流LVDT 信号调节器
介绍
QD1-00P 是一款通过DIN 导轨安装的 LVDT 信号调节器，它专为电感式位移传感器设计，提供全面的传感器和接线故障诊断、全量程和零输出实时重新校准、具有增强的接地环路噪声抑制功能和零点温度漂移抑制功能。
QD-100P 利用前面板按钮可轻松校准LVDT、RVDT 和电感式半桥 LVRT 传感器，它提供四种激励频率（1 kHz、3 kHz、5 kHz、10 kHz）可在 50 至 5,000 mVrms 的传感器输出范围内操作大多数 AC-LVDT传感器。QD-100P模块提供 8 个模拟输出（通过内部转换开关任意切换）和一个半双工 RS-485 数字通信接口一条485总线上可以挂载16个模块（最大）。
另外QD-100P的 主从同步功能在多个模块并组使用时可防止拍频引起的信号波动，主从功能还具有接管功能（当主模块出现故障时，次模块会自动接替主模块的功能）。
为了确保较长的免维护使用寿命，QD-100P所有输入和输出均具有 ESD 保护，并具有反向电压、过压和短路保护，工作电流和开机浪涌电流也受到固态自恢复保险丝的限制。
可兼容目前市面上半桥和全桥电感式位移传感器（如：马尔，TESA，马波斯，输力强，基恩士，peterhirt，以及国产品牌）
规格
|
工作电源： |
+15 至 +30 V DC（标称 +24 V），24 V DC 时最大 100 mA；±10 V DC 双极输出需要 +15 V DC 和 -15 V DC |
|
激励电压： |
3.0 Vrms（标称值）推挽驱动（出厂默认设置）、4.5 Vrms（标称值）推挽驱动（移除跳线 J7）、1.5 Vrms（标称值）低阻抗初级单端驱动 |
|
激励频率： |
1 kHz、3 kHz、5 kHz、10 kHz（标称） |
|
自动主同步： |
主输出可耦合最多十五个单元；如果原始主输出发生故障，则会自动生成新的主输出，以实现故障安全励磁控制。 |
|
LVDT 输出范围： |
LVDT 满量程位置时为 50 mVrms 至 5000 mVrms |
|
模拟直流输出： |
0 - 5 V、1 - 5 V、0.5 - 4.5 V、0.5 - 9.5 V、0 -10 V、-10 至 +10 V、0 -20 mA 源电流（3 线）、4 -20 mA 源电流（3 线） |
|
环路电阻： |
24 V DC 电源最大阻抗为 850 欧姆 |
|
输出非线性： |
≤满量程输出的±0.025% (FSO) |
|
-3 dB响应： |
10%（最小值）的激励频率（正常设置）；10 Hz（默认）用户可调（低噪音设置） |
|
噪声和纹波： |
≤1 mVrms（电压输出），或≤2 μArms（电流输出） |
|
故障检测： |
LVDT 绕组开路或短路，LVDT 连接开路、短路或接地，LVDT 电缆断开，模拟输出开路或短路 |
|
故障迹象： |
LED 闪烁；模拟输出驱动超出范围；50 mA 开路集电极开关，用户可设置为 NO（默认）或 NC |
|
空检测： |
前面板 LED；最大 ±3V DC 浮动零输出信号 |
|
工作温度： |
-20 至 75 C |
|
温度系数： |
FSO/C 的 ±0.002%（组合量程和零点漂移） |
|
调零： |
前面板按钮或 RS-485 ASCII 命令 |
|
尺寸： |
118x101x22.8mm |
|
数字接口： |
RS-485 2 线多点网络，16 个地址 |

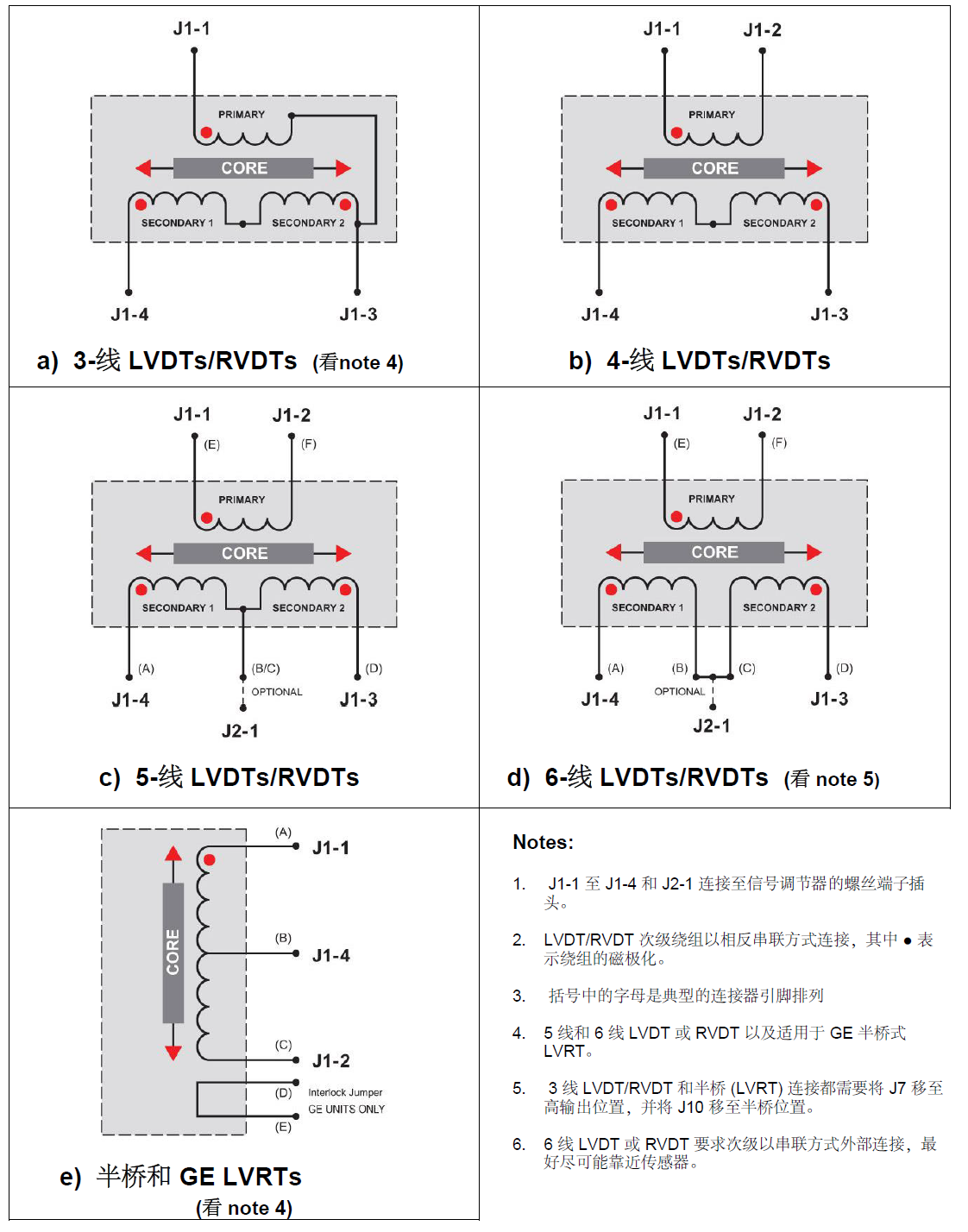

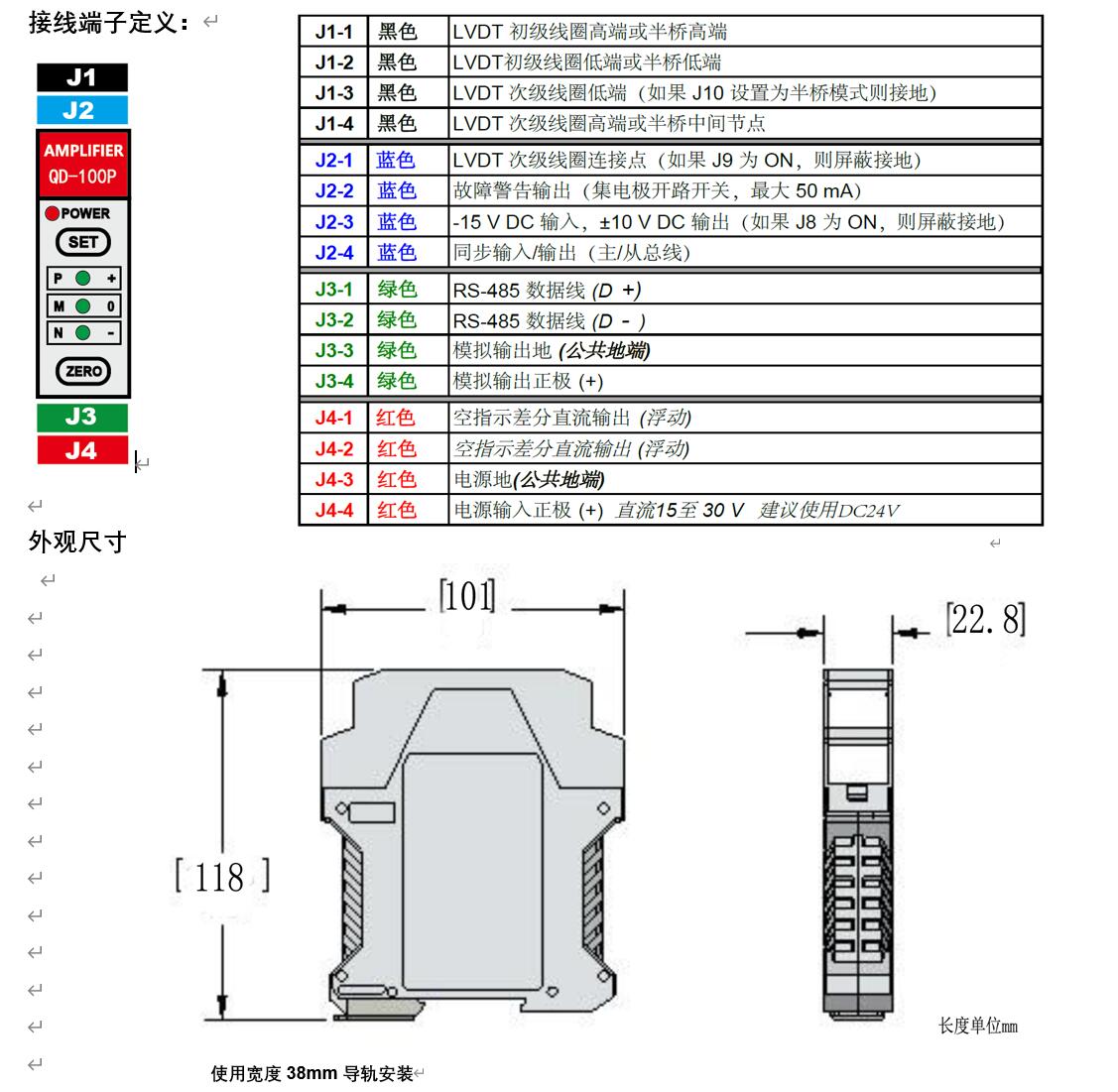

接线端子定义：
外观尺寸
| 产品名称 : | QD-100P 通用型LVDT信号放大器 |
